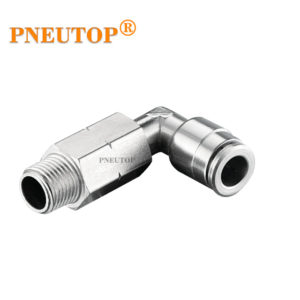

Los racores de inserción rápida de latón niquelado se utilizan en instalaciones neumáticas
y están disponibles en una amplia variedad de modelos para satisfacer todas sus necesidades en instalaciones neumáticas.
Incluso después de la instalación, la dirección del tubo puede cambiarse libremente.
El cuerpo metálico niquelado garantiza resistencia a la corrosión y a la contaminación.
Todas las roscas R y NPT están recubiertas con sellador.
Todas las roscas cilíndricas incorporan juntas tóricas estándar .
Características:
Cuerpo: latón niquelado
Casquillo: latón niquelado
Junta tórica: NBR;
Sellado de rosca: PTFE – NBR o VITON
| MPLL MODO (ΦD-T) | |||||||
| Tubo (pulgadas)-Rosca (NPT) |
Tubo (métrico)-Rosca (R) |
Tubo (métrico)-Rosca (G) | |||||
| 1/8–U01 | 1/4-N01 | 1/2-N01 | 04-M5 | 8-02 | 14-03 | 04-G01 | 10-G02 |
| 1/8–N01 | 1/4-N02 | 1/2-N02 | 04-M6 | 8-03 | 14-04 | 04-G02 | 10-G03 |
| 1/8–N02 | 1/4-N03 | 1/2-N03 | 04-01 | 8-04 | 16-03 | 04-G03 | 10-G04 |
| 5/32–U10 | 5/16-N01 | 1/2-N04 | 04-02 | 10-01 | 16-04 | 06-G01 | 12-G02 |
| 5/32–N01 | 5/16–N02 | 04-03 | 10-02 | 06-G02 | 12-G03 | ||
| 5/32–N02 | 5/16–N03 | 06-M5 | 10-03 | 06-G03 | 12-G04 | ||
| 3/16-U10 | 3/8-N01 | 06-M6 | 10-04 | 08-G01 | 14-G02 | ||
| 3/16-N01 | 3/8-N02 | 06-01 | 12-01 | 08-G02 | 14-G03 | ||
| 3/16–N02 | 3/8-N03 | 06-02 | 12-02 | 08-G03 | 14-G04 | ||
| 3/16–N03 | 3/8-N03 | 06-03 | 12-03 | 08-G04 | 16-G03 | ||
| 1/4-U10 | 3/8-N04 | 8-01 | 12-04 | 10-G01 | 16-G04 | ||
